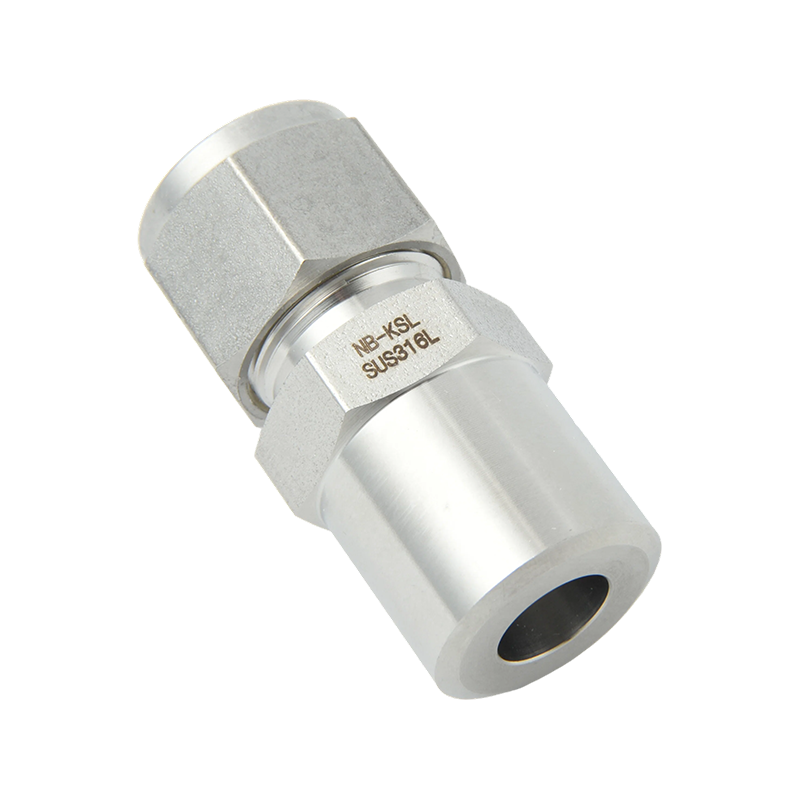

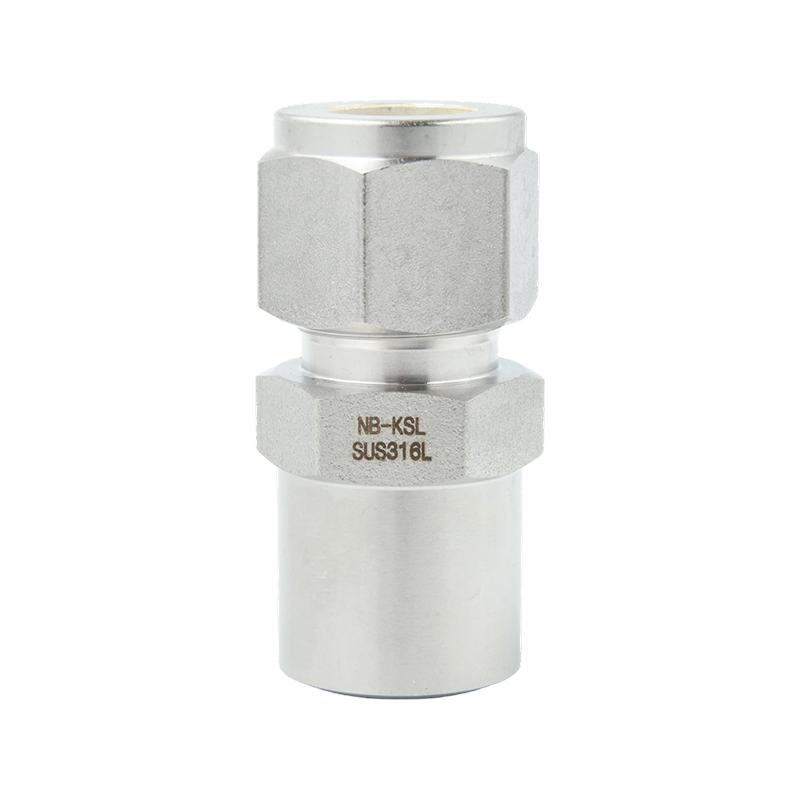

Pemasangan Kompresi Stainless Steel 316L ke sambungan las pantat pipa PIPA

Name: Pemasangan Kompresi Stainless Steel 316L ke sambungan las pantat pipa PIPA
Rating: 5 (99 reviews)

Produk ini terbuat dari baja tahan karat 316L, baja tahan karat austenitik rendah karbon (≤0,03% C). Kandungan karbon rendah pada 316L secara signifikan mengurangi risiko korosi antar butir setelah pengelasan, sehingga pemasangan ini cocok untuk proses kimia keras dan sistem transportasi cairan dengan kemurnian tinggi. Ujung fitting kompresi terdiri dari tiga bagian utama: cincin tekanan yang menekan pipa melalui ulir untuk membentuk segel logam-ke-logam yang rapat; mur yang mengencangkan cincin tekanan melalui ulir untuk mengencangkan pipa ke fitting; dan desain internal dengan permukaan kerucut transisi atau lubang berundak untuk memastikan bahwa cincin tekanan menekan pipa sepenuhnya untuk membentuk segel ketika mur dikencangkan, sekaligus menyebarkan tekanan dan mencegah deformasi pipa.

Hubungi Kami

SEBELUMNYA：Tidak ada produk sebelumnya BERIKUTNYA：316L Stainless Steel Kompresi fitting tipe PIPA pipa butt las siku

Deskripsi
Hubungi Kami

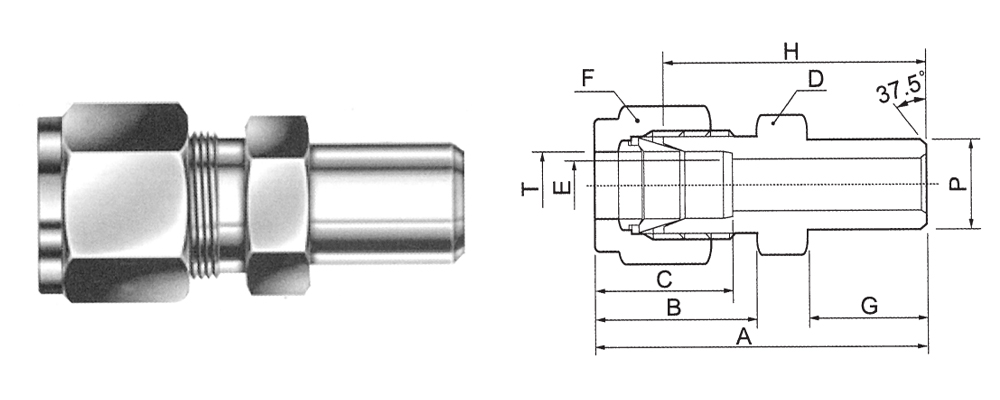

KONEKTOR LAS PIPA PRIA

Menghubungkan tabung pecahan ke pipa

T TABUNG OD.	UKURAN PIPA PRIA P OD. mm	NOMOR KATALOG	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Menghubungkan tabung metrik ke pipa

T TABUNG OD.	SIZI PIPA PRIA P OD. mm	NOMOR KATALOG	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Semua dimensi dalam milimeter kecuali ditentukan lain, hanya untuk referensi yang dapat berubah sewaktu-waktu.
