Definisi Koefisien Aliran Cv: Panduan Praktis Dasar-dasar Ukuran Katup

Alarm tekanan rendah pada saluran pembersih alat analisa nitrogen jarang disebabkan oleh alat analisa itu sendiri. Seringkali, masalah sebenarnya adalah regulator atau katup dengan CV yang terlalu rendah untuk kebutuhan aliran. Komponennya mungkin terlihat tepat di katalog — ukurannya tepat, bahannya tepat, peringkat tekanannya tepat — namun koefisien alirannya tidak sesuai dengan aplikasinya. Cv, atau koefisien aliran katup, adalah cara standar untuk menyatakan berapa banyak cairan yang dapat dilewati oleh katup atau regulator dalam kondisi tertentu. Memahami arti Cv, cara menghitungnya, dan cara menggunakannya saat memilih komponen akan mencegah kesalahan ukuran kelas ini.

Definisi Koefisien Aliran Cv

Cv adalah indeks kapasitas aliran tak berdimensi yang digunakan di seluruh industri katup. Menurut definisi, Cv adalah jumlah galon AS per menit air pada 60°F (16°C) yang mengalir melalui katup terbuka penuh ketika penurunan tekanan dipertahankan sebesar 1 psi. Kondisi referensi ada untuk menciptakan garis dasar yang konsisten: air pada suhu ini mempunyai viskositas dan kepadatan yang diketahui, dan penurunan tekanan 1 psi cukup kecil untuk menghindari turbulensi yang akan mendistorsi pengukuran.

Secara praktis, katup dengan Cv 4.0 mengalirkan 4 galon air per menit pada 60°F dengan perbedaan tekanan 1 psi. Untuk gas seperti nitrogen, nilai Cv yang sama memberikan titik awal, namun perhitungannya harus mencakup tekanan, suhu, dan kepadatan gas. Definisi tersebut mengasumsikan katup terbuka penuh karena posisi terbuka sebagian memiliki nilai Cv lebih rendah yang berubah seiring dengan karakteristik aliran katup.

Cv bukan merupakan pengukuran aliran pada kondisi operasi. Ini adalah referensi standar yang memungkinkan Anda membandingkan komponen dari produsen berbeda. Saat Anda mengonversi referensi tersebut ke penurunan fluida, suhu, dan tekanan aktual, Anda mendapatkan perkiraan laju aliran.

Rumus Cv untuk Aliran Cairan

Untuk aplikasi cair, rumusnya adalah:

Cv = Q √(SG / ΔP)

Dimana:

• Q adalah laju aliran dalam galon AS per menit.
• SG adalah berat jenis fluida pada suhu operasi. Air memiliki SG 1.0, sehingga fluida yang lebih berat dari air memerlukan Cv yang lebih tinggi untuk mencapai aliran yang sama.
• ΔP adalah penurunan tekanan melintasi katup dalam psi.

Rumus ini mengungkapkan trade-off utama dalam pemilihan katup: jika Anda memiliki penurunan tekanan yang lebih sedikit, Anda memerlukan Cv yang lebih tinggi. Katup dengan Cv yang tidak mencukupi akan mengkonsumsi lebih banyak tekanan daripada yang dapat disuplai sistem, sehingga mengurangi aliran di bawah target desain.

Contoh yang berhasil: Sistem dosis kimia diperlukan untuk mengalirkan 12 gpm cairan dengan berat jenis 1,05 melalui katup dengan perbedaan tekanan yang tersedia 6 psi.

Cv = 12 × √(1,05 / 6) = 12 × 0,418 = 5,02

Katup dengan Cv 5.0 akan berada tepat di batasnya. Panduan pemilihan umumnya merekomendasikan ukuran berikutnya, sehingga Cv 6–8 memberikan margin untuk fluktuasi proses dan toleransi katup.

Untuk perhitungan sebaliknya, rumusnya dapat diatur ulang untuk memprediksi aliran pada katup yang diketahui: Q = Cv × √(ΔP / SG). Jika Anda memasang katup bola dengan Cv 8 pada saluran yang sama, aliran yang diharapkan pada 6 psi akan menjadi sekitar 8 × √(6 / 1,05) = 8 × 2,39 = 19,1 gpm, yang melebihi persyaratan desain dan menyisakan margin keamanan untuk kapasitas di masa mendatang.

Cv untuk Aliran Gas

Perhitungan aliran gas menggunakan konsep Cv yang sama tetapi memperhitungkan kompresibilitas gas. Rumus umum yang disederhanakan adalah:

Cv = Q / (963 × √(ΔP × P2 / (G × T)))

Dimana Q adalah aliran dalam standar kaki kubik per jam (SCFH), P2 adalah tekanan absolut hilir dalam psia, G adalah berat jenis gas relatif terhadap udara, dan T adalah suhu absolut dalam derajat Rankine.

Misalnya, katup jarum 1/4-inci dengan nilai Cv 0,8 yang beroperasi dengan nitrogen (G = 0,967) pada saluran masuk 100 psia dan saluran keluar 20 psia akan melewati sekitar 1374 SCFH. Hal ini menunjukkan sensitivitas aliran gas terhadap rasio tekanan absolut dan suhu. Dalam praktiknya, sebagian besar produsen katup dan regulator baja tahan karat mempublikasikan diagram aliran gas yang memberikan nilai Cv pada berbagai tekanan masuk dan penurunan tekanan. Penggunaan bagan ini lebih cepat dan tidak rawan kesalahan dibandingkan penghitungan manual.

Cv vs. Kv dan Koefisien Aliran Lainnya

Di pasar berbasis metrik, Kv digunakan sebagai pengganti Cv. Definisi Kv adalah aliran air pada suhu 20°C dalam meter kubik per jam melalui katup terbuka penuh dengan penurunan tekanan 1 batang.

Mengapa Cv Penting dalam Aplikasi Nyata

Konsekuensi paling langsung dari Cv adalah apakah katup atau regulator dapat mengalirkan aliran yang dibutuhkan pada tekanan yang tersedia. Jika Cv terlalu rendah, perangkat membatasi saluran dan menciptakan hambatan aliran. Jika Cv terlalu tinggi, ukuran katup mungkin terlalu besar, menyebabkan resolusi kontrol dan osilasi menjadi buruk.

Untuk control valve, ukuran trim terikat langsung pada Cv. Badan katup tertentu mungkin menawarkan trim dengan nilai Cv berbeda. Memilih trim yang terlalu kecil akan memaksa katup beroperasi mendekati batasnya, menyebabkan erosi dan kebisingan. Memilih trim yang terlalu besar mengurangi presisi kontrol karena gerakan kecil pada batang mengubah aliran dalam jumlah besar.

Untuk pengatur tekanan, Cv menentukan aliran maksimum yang dapat dilewati pengatur sambil menahan tekanan yang dikehendaki. Regulator yang berukuran terlalu kecil akan terkulai, yang berarti tekanan saluran keluar akan turun seiring dengan meningkatnya aliran. Regulator yang terlalu besar mungkin berbunyi atau berdengung, terutama aliran mendekati nol. Inilah salah satu alasannya regulator baja tahan karat lebih disukai dalam layanan korosif dan tekanan tinggi , karena mereka mempertahankan tekanan yang dikehendaki dalam interval servis yang panjang.

Regulator Tekanan Menengah Seri R57 untuk Kontrol Gas Regulator R57 memberikan kontrol tekanan gas yang kuat dengan pengukur 2 inci dan katup pengaman, cocok untuk gas industri umum dan lingkungan yang memerlukan keluaran stabil dan perawatan mudah. Lihat Produk →

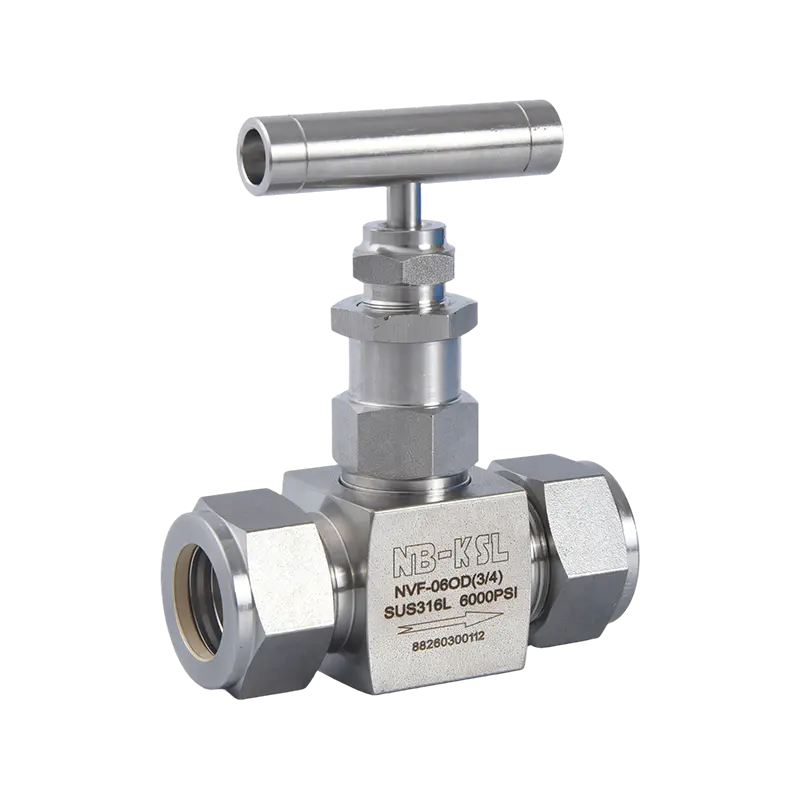

Logika yang sama berlaku untuk katup jarum yang digunakan untuk penyesuaian aliran halus di jalur instrumen. Katup ini memiliki nilai Cv yang rendah, seringkali antara 0,1 dan 1,5, sehingga memungkinkan operator melakukan penyesuaian yang tepat terhadap aliran sampel yang kecil. Katup jarum dipasang di tempat yang penurunan tekanannya sengaja dibuat tinggi untuk mencapai pengendalian. Hubungan antara putaran batang dan Cv digambarkan oleh karakteristik aliran katup yang biasanya didokumentasikan oleh pabrikan .

Katup Jarum Berulir Eksternal untuk Penyesuaian Aliran Halus Katup jarum ini memungkinkan pengaturan aliran yang presisi di jalur instrumen, dengan nilai Cv biasanya antara 0,1 dan 1,5, sehingga ideal untuk aplikasi yang memerlukan penurunan tekanan tinggi dan kemampuan pengendalian. Lihat Produk →

Membaca Rating Cv dan Toleransinya

Meskipun definisi Cv distandarisasi, nilai terukur sebenarnya bergantung pada metode pengujian pabrikan dan geometri katup internal. Toleransi industri yang umum untuk Cv yang dipublikasikan adalah ±10%. Katup dengan nilai Cv 10 dapat berukuran antara 9,0 hingga 11,0. Variasi ini merupakan hasil alami dari toleransi pemesinan, penyelesaian permukaan, dan keausan selama pengujian.

Standar pengukuran yang digunakan oleh produsen juga penting. Dalam pengujian aliran cairan, katup dipasang di alat uji dengan penurunan tekanan terkontrol, dan aliran terukur digunakan untuk menghitung Cv. Dalam pengujian gas, aliran diukur dan kemudian diubah menjadi koefisien terkait gas. Produsen terkemuka memverifikasi Cv sampel yang representatif sebelum dirilis.

Untuk aplikasi kritis, praktik yang baik adalah meminta nilai Cv yang diuji dari pabrikan atau memverifikasinya di flow bench. Untuk layanan tekanan tinggi atau hidrogen, pemasok biasanya memberikan karakteristik aliran terperinci bersama dengan nilai Cv.

Koefisien aliran juga berubah seiring dengan pembukaan katup. Kebanyakan katup tidak mempertahankan Cv yang konstan sepanjang langkahnya. Sebaliknya, mereka mengikuti kurva karakteristik — linier, persentase yang sama, atau pembukaan cepat. Ketika sebuah katup perlu beroperasi pada berbagai aliran, kurva karakteristik sama pentingnya dengan Cv maksimum.

Memilih Katup dari Cv

Proses praktis untuk memilih komponen sangatlah mudah. Mulailah dengan kondisi proses: aliran yang dibutuhkan, kepadatan fluida, dan penurunan tekanan yang dapat diterima. Hitung Cv menggunakan rumus. Kemudian pilih komponen dengan nilai Cv sedikit di atas nilai yang dihitung.

Dalam katup bola baja tahan karat 316L untuk jalur instrumen 1/4 inci, Cv 3 hingga 5 adalah hal biasa. Pada ball valve 1/2 inchi, Cv bisa mencapai 15 atau lebih. Katup jarum dengan ukuran garis yang sama tetap jauh lebih rendah. Jika katup bola dengan Cv 15 ditempatkan di hulu katup jarum dengan Cv 0,5, katup jarum mendominasi penurunan tekanan. Katup bola harus tetap berukuran sedemikian rupa sehingga penurunan tekanannya pada aliran operasi cukup kecil untuk meninggalkan perbedaan yang diperlukan untuk katup jarum.

Katup Bola Lurus Berulir Eksternal untuk Jalur Instrumen Katup bola ini memberikan kontrol hidup/mati yang efisien dengan Cv yang sesuai untuk jalur instrumen, memastikan penurunan tekanan minimal saat dipasangkan dengan katup jarum hilir untuk presisi aliran. Lihat Produk →

Jika penerapannya melibatkan hidrogen atau gas dengan kemurnian tinggi, trim, bahan dudukan, dan desain segel internal mempengaruhi efektifitas Cv. Perubahan kecil pada kekasaran dudukan dapat mengubah Cv yang diukur sebesar beberapa poin persentase.

Koefisien aliran Cv memadatkan sejumlah besar informasi hidrolik menjadi satu angka. Ini memberi tahu Anda apakah katup akan mengalirkan jumlah cairan yang tepat, apakah regulator akan menahan tekanan pada aliran yang diperlukan, dan apakah ukuran katup kontrol sesuai dengan prosesnya. Dengan menggunakan definisi, rumus, dan margin praktis yang direkomendasikan oleh produsen, Anda dapat menghindari penyebab paling umum dari kesalahan ukuran katup: memilih komponen yang sesuai dengan pipa tetapi tidak dapat menangani aliran.
